由于基于软件端卷积神经网络的卷积运算难以满足现在的卷积神经网络对运算性能与功耗的要求，为了克服困难，本文设计了一种基于4 × 4卷积核的异步卷积加速算法来对卷积神经网络进行加速。采用Add Tree的形式来实现kernel矩阵和pic矩阵的乘加运算，1个Add Tree计算单元是1个4 × 4的卷积核与相同大小的图片矩阵的数据做乘加运算得到一个特征值，采用多个Add Tree的并行计算方式可以大幅度提升卷积计算速率。实验结果表明，该加速算法还有不受时钟频率限制的优点，可以工作在任何时钟频率下，且单个计算单元的计算速度也十分的快，计算一个特征值的时间大约在500 ns左右，相对于软件端的计算速率提升了10倍左右。 Due to convolutional operations based on software-side convolutional neural networks, it is difficult to meet the computational performance and power consumption requirements of current convolutional neural networks. In order to overcome the difficulties, this paper designs an asyn-chronous convolution accelerating algorithm based on 4 × 4 convolutional kernel to accelerate the convolutional neural network. Using Add Tree to implement multiplication and addition of kernel matrix and pic matrix, a single Add Tree calculation unit is a 4 × 4 convolution kernel and the same size image matrix data is multiplied and added to obtain an eigenvalue. Parallel computing using multiple Add Tree can greatly increase the convolution calculation rate. The experimental results show that the acceleration algorithm has the advantage of not being limited by the clock frequency and can work at any clock frequency, and the calculation speed of a single computing unit is also very fast. The time to calculate an eigenvalue is about 500 ns. Compared with the calculation speed on the software side, it has increased by about 10 times.
程海波，余旅莹，李鹏飞，张海涛，何安平，杨裔
兰州大学，信息科学与工程学院，甘肃 兰州
收稿日期：2018年6月7日；录用日期：2018年6月21日；发布日期：2018年6月27日
由于基于软件端卷积神经网络的卷积运算难以满足现在的卷积神经网络对运算性能与功耗的要求，为了克服困难，本文设计了一种基于4 × 4卷积核的异步卷积加速算法来对卷积神经网络进行加速。采用Add Tree的形式来实现kernel矩阵和pic矩阵的乘加运算，1个Add Tree计算单元是1个4 × 4的卷积核与相同大小的图片矩阵的数据做乘加运算得到一个特征值，采用多个Add Tree的并行计算方式可以大幅度提升卷积计算速率。实验结果表明，该加速算法还有不受时钟频率限制的优点，可以工作在任何时钟频率下，且单个计算单元的计算速度也十分的快，计算一个特征值的时间大约在500 ns左右，相对于软件端的计算速率提升了10倍左右。
关键词 :卷积神经网络，并行，4 × 4卷积核
Copyright © 2018 by authors and beplay安卓登录
This work is licensed under the Creative Commons Attribution International License (CC BY).
http://creativecommons.org/licenses/by/4.0/
卷积神经网络(Convolutional neural network, CNN)是一种源自人工神经网络的深度机器学习算法 [
CNN的常用框架有Caffe, Torch, Tensor Flow几个框架。Caffe框架源于Berkeley的主流CV工具包，支持C++, python, matlab, Model Zoo中有大量预训练好的模型供使用 [
由于CNN的特殊计算模式，通用处理器实现CNN并不高效，所以很难满足性能的需求。最近基于FPGA，GPU甚至ASIC的不同的加速器被相继提出以提升CNN设计性能 [
目前基于FPGA的CNN实现有很多方案，文献 [
相比较之下，基于FPGA的异步CNN的实现就更少了，本文中我们提出一种基于4 × 4卷积核的异步卷积加速算法，首先将需要的数据通过bram保存在内存当中，当开始计算的握手信号到来时，又通过bram将数据写给计算单元PE，PE开始进行乘加运算，最后将得到的特征值返回给bram中保存起来；通过多个4 × 4卷积核与图片矩阵相乘之间的并行计算，从而达到对卷积计算的加速过程。
一个卷积神经网络主要由以下四个部分组成：卷积层(Convolution Layer)，池化层(Pooling Layer)，全连接层(Fully Connected Layer)，损失函数(Loss Function)。通过各个层之间的级联，实现对图片的特征提取和组合 [
1) 卷积层：卷积层的主要工作是特征提取工作。在卷积神经网络中低层次的卷积层,主要完成对整个图片的特征提取，而高层次的卷积层则是对提取到的一些特征图更进一步的特征提取，得到更利于分类工作的特征图。每一个卷基层中都含有若干个卷积核，本文中选用的固定的4 × 4的卷积核，通过不同的卷积核完成对不同特征的提取，其公式表达式(1)所示：
X f l = f ( 1 n ∑ i ∈ M j X i l − 1 + B l ) (1)
2) 池化层：池化层实现对特征图的再采样，通过将图像和分成若干个区域，在每个区域内采样，不仅减少了数据量，同时也使得到的特征更加明显。常见的池化方法有均值池化(Mean-Pooling)，最大池化(Max-Pooling)。其池化公式如式(2)所示：
O i , j , k = max 0 ≤ x ≤ m , 0 ≤ y ≤ m ( I i ⋅ m + x , j ⋅ m + y , k ) (2)
3) 全连接层：全连接层是一种特殊的卷积层，通常位于网络的最顶层。全连接层和卷积层一样，含有多个卷积层，跟卷积层不同的是它的卷积核的大小和输入特征图的大小一样，所以全连接层是对最后的抽象特征进行组合拼接的过程。
4) 损失函数：损失函数是网络在训练过程中必不可少的部分。在训练的过程中，通过比较网络的输出与选定的目标之间的特征距离，再利用反向传导算法，不断调整整个网络中的参数，从而不断优化网络结构，使网络慢慢的变的更加稳定，能够更好的完成任务目标。常用的损失函数有SoftMax损失函数以及欧氏距离损失函数等等，针对不同目标任务会用到不同的损失函数 [
本文提出一种基于4 × 4卷积核的异步卷积加速算法，将卷积神经网络中的卷积层剥离出来，拿到FPGA上实现，考虑到在应用中基本都是将训练好的CNN模型部署到现有计算平台上进行预测操作，所以，很多的FPGA加速方案中仅考虑优化前向操作。同时又有研究表明，卷积操作占据了CNN模型将近90%的计算时间，FPGA上的计算单元可以达到纳秒级运算，这是软件端无法做到的，所以本文也是仅考虑CNN神经网络框架中前向传播 [
本次设计是以4 × 4的卷积核为例进行设计的，在顶层模块同时调用4个click_control模块，如图1所示，将data1-data16这16个数据分成4组，每组有4个数据，每组中的数据以串行的方式传入到BRAM中(即每次传送一个data (32位))，然后将16个data数据并行输出。

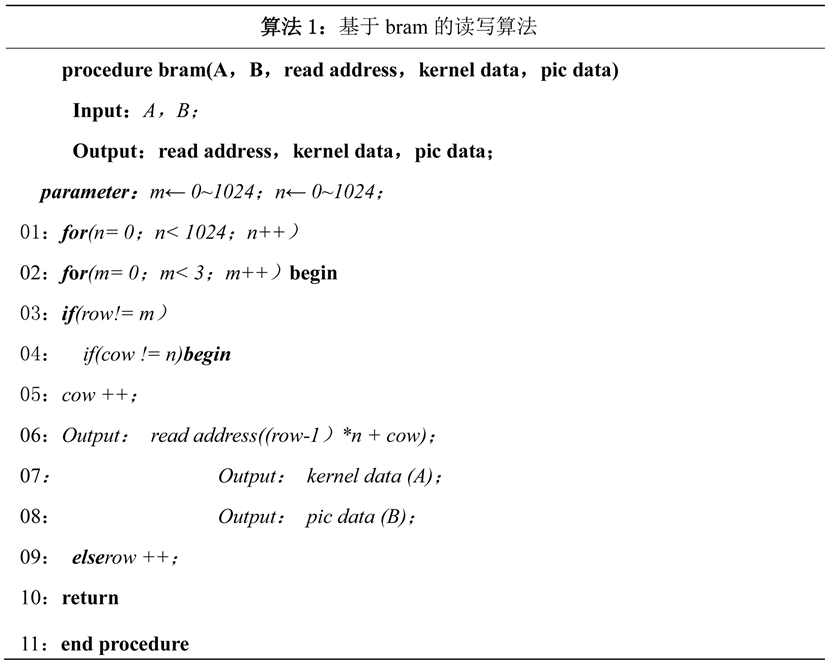

令A和B是32 位浮点数，read address 为输出数据的地址，kernel data 权值矩阵的数据，pic_data 为图 片矩阵的数据，m，n 是全权值矩阵的行数和列数，row 表示当前数据的行数，cow 表示当前数据的列数。 若当前数据所在的行数row 和列数cow 都不等于m，n 的时候，数据所在列数将会执行一个加1 的操作， 同时输出kernel 矩阵和pic 矩阵的数据，read address 是矩阵每个数据对应的地址；但是,如果当前数据的 列数cow 等于n，数据所在的行数将会执行一个加1 操作。本文提出的基于4 × 4 卷积核的异步卷积加速 算法中，能够将数据准确的输入存储模块bram 中，与传统的数据传输方法比较，虽然牺牲大量的bram 资源来进行存储，但增加了资源的利用率，大幅度的提高了卷积计算的速度。算法1 是本文提出的基于 bram 的读写算法的伪码。
为了提高数据计算的速度，卷积计算算法PE 单元是以Add Tree 的形式设计的，流程图如下图2 所 示，Add Tree 总共分为6 层：1) 由16 个浮点数乘法器构成；2) 由8 个浮点数加法器构成；3) 由4 个浮 点数加法器构成；4) 由2 个浮点数加法器构成；5) 由1 个浮点数加法器构成；6) 由1 个选择器构成；
图1. 整体框图
图2. 卷积计算算法(PE)
当数据从3.1中bram模块中输入到卷积计算模块PE中，通过异步握手信号通讯控制分析：
1) 首先存储到寄存器DFF1和DFF2中，当异步握手信号click0到来的时候，会产生一个触发信号fire0,而fire0在这里作为DFF1和DFF2的使能信号控制kernel矩阵和pic矩阵的数据进入到下一级浮点数乘法运算单元中，此时浮点数乘法器计算得到的结果是kernel矩阵和pic矩阵中的点乘运算，所有的数据会保存在寄存器DFF3中。
2) 当握手信号click1到来时，fire1控制寄存器DFF3把乘法器得到的结果送到浮点数加法运算单元中，此时只是进行一次加法运算，将得到的结果存储在寄存器DFF4中。
3) 当握手信号click2到来时，fire2控制寄存器DFF4将上一级加法器得到的结果送到第二级的加法运算单元中进行加法运算。
4) 以此类推，当握手信号click3到来时，fire3控制寄存器DFF5将上一级加法器得到的结果送到最后一级的加法运算单元中进行加法运算。此时得到一个唯一值，是一个4 × 4的kernel矩阵和一个同样大小的pic矩阵相乘得到结果。
5) 当握手信号click4到来时，fire4控制寄存器DFF6将得到的最终结果送到选择器Mux中进行帅选。
6) 当握手信号click5到来时，fire5控制选择器Mux选择合适的结正确的值输出。
7) 当握手信号click6到来时，fire6控制寄存器DFF7输出正确的值。
图3中kernel矩阵数据预先存放在bram中(kernel矩阵只存储一次，可以多次调用)，而pic矩阵的数据由于数据量过大只能分多次传输。所以，顶层的卷积算法可以分为以下几个部分：
kernel矩阵和pic矩阵数据的读取算法；卷积计算单元PE的算法；计算结果返回给bram中的写入算法；
图3. 顶层卷积算法设计
本文实验使用Xilinx公司的Vivado进行硬件开发和仿真。FPGA使用zynq7000系列AX7020开发板。
加速算法的整体架构如图4所示。系统中的CPU负责通信与运算过程的控制以及数据的传输。USB借口是FPGA与PC端host的通信接口。计算单元是CNN运算单元，完成卷积神经网络前向传播过程的计算。Block RAM用于存放计算所用的神经元以及权值，以及运算的中间结果。
运算的整体控制还是由PS端的CPU来控制完成，主机会发送输入图像数据和运算命令。PL端在接受到命令后，将数据搬运到RAM中，然后控制CNN进行计算。计算完成后,输出结果返回给PS端。
在考虑到开发板的资源的有限的情况下，尽可能的将资源的利用率达到最大化，单个4 × 4卷积核所需要的资源如表1所示，可以得出在AX7020开发板上可以同时用到4个4 × 4的卷积核，形成4个数据流往下流，从而达到高速的并行卷积计算。
表2中列出了各个模块在FPGA上计算一次得到结果的时间，可以得到4个顶层模块同时开始计算不同的权值矩阵消耗的时间一样，这样会大幅的提升卷积计算的速度。
图4. 实验系统图
| 模块 | 占用资源数 | 占用率/% |
|---|---|---|
| Registers | 4520 | 5 |
| LUTs | 9456 | 18 |
| DSPs | 36 | 16 |
| Bram | 8 | 6 |
表1. 单个4 × 4卷积核在FPGA上的资源使用情况
| 模块 | 计算一次需要的时间/ns |
|---|---|
| 存储模块 | 263 |
| 计算模块 | 415 |
表2. 计算时间
本文对卷积神经网络中的卷积运算速度不够快的问题提出了一种基于4 × 4卷积核的异步卷积加速算法，实现过程是CPU端提供第一个握手请求信号，让该卷积计算模块启动，此时导入外部的图片数据和权值矩阵的数据并加以存储，之后，存储部分将存数单元里的数据递给PE计算单元，当计算模块计算完毕会递给存储模块一个反馈信号，此时存储模块将会递给计算模块第二组数据，以此类推，直至所有数据全部计算完毕，此时存储模块将导入第二张图片数据。计算一个4 × 4卷积核加上BRAM通信的时间总共为555 ns，其中数据的写入和读取花费的总时间是235 ns，数据的计算花费的时间是320 ns。实验结果表明，该加速算法可以有效的提高运算速度。
受国家自然科学基金(61602224, 61402121)；中央高校基础研究基金(lzujbky-2017-194, lzujbky-2018-130, Grant No.lzujbky-2016-br03)；广西科技计划项目(桂科AB17129012)佛山市科技创新项目(Grant No. 2015IT100095)；中国教育科研网创新项目(Grant No. NGIL20150606)；广东省科技创新项目(Grant No. 2016B010108002)；广西混杂计算与集成电路设计分析重点实验室开放基金课题资助(HCIC201714)。
程海波,余旅莹,李鹏飞,张海涛,何安平,杨裔. 基于4 × 4卷积核的异步卷积加速算法研究 Asynchronous Convolution Acceleration Algorithm Based on 4 × 4 Convolution Kernels[J]. 软件工程与应用, 2018, 07(03): 160-167. https://doi.org/10.12677/SEA.2018.73019
